Розширені налаштування Ubiquiti EdgeOS: створення тунелю за протоколом L2TP

Ще одна тема, яку нас просили торкнутися наші відвідувачі, це робота маршрутизаторів EdgeMAX від компанії Ubiquiti Networks , з протоколом L2TP. І в цій статті ми розглянемо, на реальному прикладі, процес створення L2TP сервера в мережній операційній системі EdgeOS.

L2TP або Layer 2 Tunneling Protocol – це протокол тунелювання другого рівня. У комп'ютерних мережах цей протокол використовується для підтримки віртуальних приватних мереж (VPN).

Як і більшість розширених налаштувань, ця операція, на момент написання статті, доступна лише з командного рядка. Тому всі наведені нижче дії будуть проводитися через CLI.

Припустимо, що ми вже маємо налаштований маршрутизатор з локальною мережею 192.168.2.0/24, на інтерфейсі eth2. B нам потрібно виділити деяких користувачів, давши їм доступ через L2TP тунель.

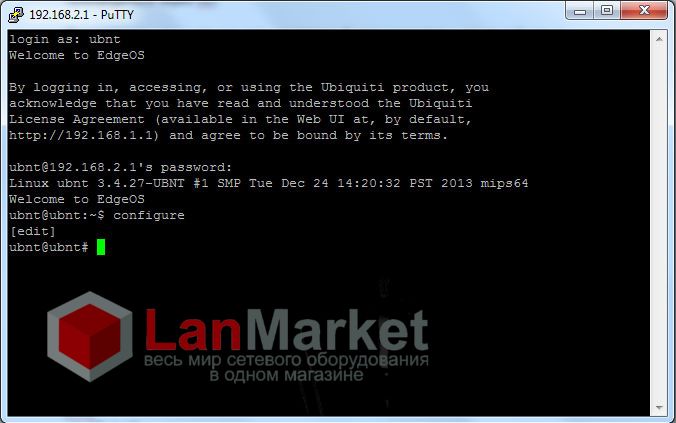

Підключившись до маршрутизатора, перш за все, переходимо в режим конфігурації:

ubnt@ubnt:~$ configure
[edit]
ubnt@ubnt#

І визначаємо інтерфейс, який “слухатимемо” для підключення:

ubnt@ubnt# set vpn ipsec ipsec-interfaces interface eth2
[edit]
ubnt@ubnt#

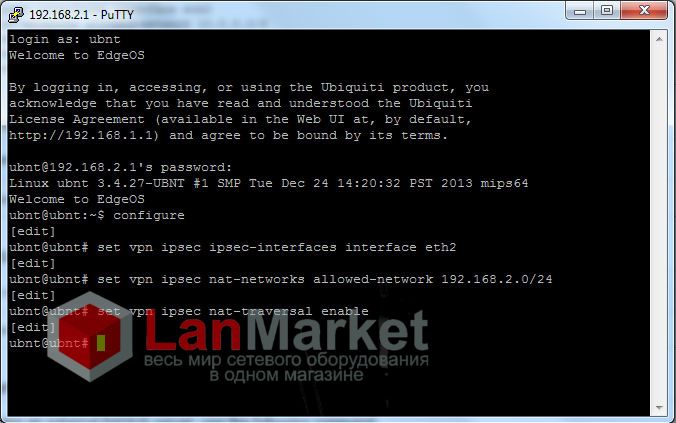

Після чого, налаштовуємо NAT, щоб у клієнтів був доступ до мережі інтернет:

ubnt@ubnt# set vpn ipsec nat-networks allowed-network 192.168.2.0/24
[edit]
ubnt@ubnt# set vpn ipsec nat-traversal enable
[edit]
ubnt@ubnt#

Встановлюємо режим авторизації (в даному випадку – локальні користувачі):

ubnt@ubnt# set vpn l2tp remote-access authentication mode local
[edit]
ubnt@ubnt#

Вказуємо параметри IPSec авторизації:

ubnt@ubnt# set vpn l2tp remote-access ipsec-settings authentication mode pre-shared-secret
[edit]
ubnt@ubnt# set vpn l2tp remote-access ipsec-settings authentication pre-shared-secret testing123
[edit]
ubnt@ubnt# set vpn l2tp remote-access ipsec-settings ike-lifetime 3600
[edit]
ubnt@ubnt#

І додаємо нового користувача boss, з паролем Rvza5ED:

ubnt@ubnt# set vpn l2tp remote-access authentication local-users username boss password Rvza5ED
[edit]
ubnt@ubnt#

За аналогією з командою вище, можна додати потрібну кількість користувачів, з унікальними комбінаціями логін/пароль.

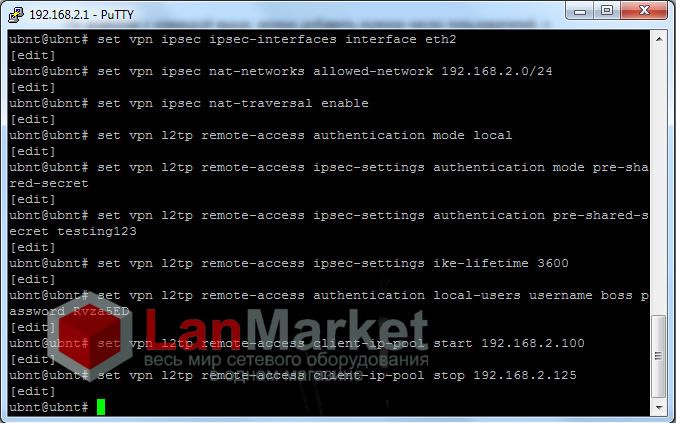

Далі ми визначаємо діапазон локальних адрес, які виділятимуться цим користувачам, припустимо, це буде 192.168.2.100-192.168.2.125:

ubnt@ubnt# set vpn l2tp remote-access client-ip-pool start 192.168.2.100
[edit]
ubnt@ubnt# set vpn l2tp remote-access client-ip-pool stop 192.168.2.125
[edit]
ubnt@ubnt#

Можна також, за необхідності, змінити параметри MTU для даного з'єднання:

ubnt@ubnt# set vpn l2tp remote-access mtu 1024
[edit]
ubnt@ubnt#

І на цьому, налаштування можна вважати закінченим. Залишилося лише застосувати та зберегти всі налаштування.

ubnt@ubnt# commit
[edit]
ubnt@ubnt# save
Saving configuration to '/config/config.boot'...
Done
[edit]
ubnt@ubnt#

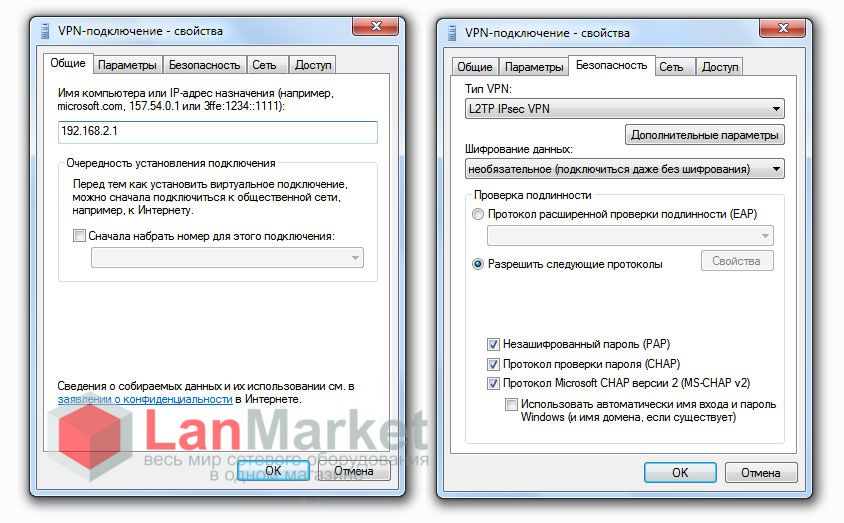

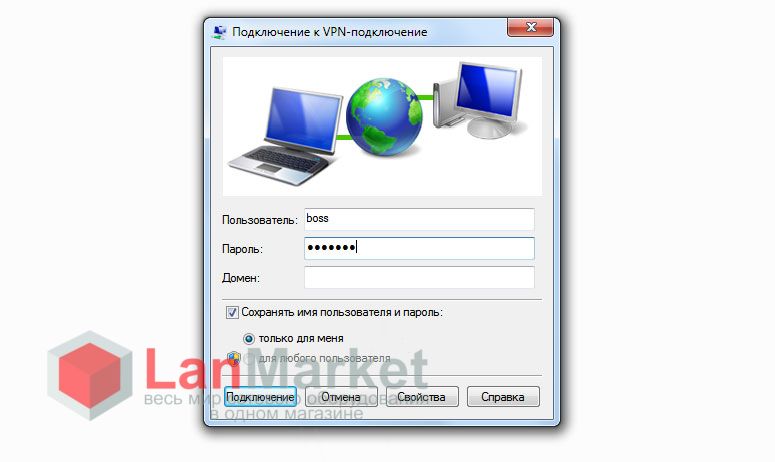

На персональному комп'ютері, налаштовуєте нове VPN з'єднання, із зазначенням IP адреси маршрутизатора як сервер і вашим логіном та паролем.
